管件、閥門及附件安裝

一、管件制作、安裝

1、鋼制管件分鋼管制作和鋼板制作兩種，各種管件的焊縫已綜合考慮，不作調整。

2、鋼制管件計算單體重量時，焊縫的重量平均按鋼制管件重量的2%計算。

3、四通制作執行三通制作的定額；剛性、柔性承插短管制作按異徑管制作的定額基價乘以系數1.05。

4、鋼制管件需焊接法蘭時，除套用管件制作定額外，另套用法蘭焊接相應定額。

5、鋼制管件安裝包括三通、四通、彎頭、異徑管、短管等，接口已綜合考慮，不作調整。

6、在鑄鐵或鋼管上鉆孔接水的白鐵管套用鍍鋅鋼管連接碰頭定額，其人工費、機械費乘以系數1.20。

7、預應力混凝土管轉換件安裝，如兩端均采用柔性膠圈接口時，套用鑄鐵管件膠圈接口定額。

8、二合三通如設計采用焊接時，材料費按實調整，人工費不變。

9、在現場鋼管挖眼接管的管徑是指支管的管徑。

10、用螺栓連接的盲板安裝按法蘭安裝的相應定額乘以系數1.10。

二、閥門安裝

1、法蘭閥門安裝只適用于低、中壓力的各種法蘭閥門。

2、閥門解體檢查，包括一次試壓。

3、閥門研磨，包括解體檢查和一次試壓。

4、低壓絲扣閥門安裝，適用于各種內外螺紋連接的閥門。

5、法蘭閥門安裝僅一側與法蘭連接時，螺栓數量減半。

6、閥門安裝不包括加長桿與執行機構安裝。

7、齒輪傳動閥門安裝套用法蘭閥門安裝的相應定額，但人工費、機械費乘以系數1.30。

8、排氣閥門安裝套用法蘭閥門安裝的相應定額，但人工費、機械費乘以系數0.80，螺栓用量減半。

9、電動閥門安裝，如閥門與電動機分離組合時，電機安裝另套2015年《四川省建設工程工程量清單計價定額——通用安裝工程》相應定額項目。

三、附件安裝

用戶調壓器安裝包括出口兩處接點中間的直通、旁通管道和各種管件、調壓器以及放散管等的安裝。但定額內未包括調壓器箱、托(支)架、墩座的安裝，如設計有要求時，另行計算。

支架制作及安裝

管道支擋墩用石砌筑者，套用矩形井砌筑的相應定額。

管道附屬構筑物

★ 概述

1、砌體出水口、混凝土出水口執行本定額“C橋涵工程”中的相應定額項目；砌筑井筒執行圓形檢查井項目；整體化糞池執行2015年《四川省建設工程工程量清單計價定額——房屋建筑與裝飾工程》相應定額項目。

2、砌筑井項目未包括踏步本身價值，另按設計的踏步數量及其成品價格計入定額項目。

3、井內單獨澆筑的混凝土流槽執行現澆混凝土墊層定額，人工費乘以系數1.20。

4、磚砌扇形井執行磚砌矩形井定額，其中人工費乘以系數1.05。

5、砌體定額中均未包含勾縫、抹灰，設計需要勾縫或抹灰時，執行本定額相應項目。

★ 工程量計算規則

一、管道鋪設

1、排水管道鋪設

①管道基礎按圖示尺寸的體積以"m3"計算。

②接口鋼絲網水泥砂漿抹帶按每一個接口設計的抹帶砂漿量乘以接口數量以“m”計算，鋼絲網按每一個接口鋪設的面積乘以接口數量以“㎡”計算。

③現澆混凝土套環接口按每一個接口設計的混凝土量乘以接口數量以“m”計算。鋼筋網按每一個接口設計的鋼筋重量乘以接口數量以“kg”計算，止水帶按每一個接口止水帶長度乘以接口個數以“m”計算。

④混凝土管道接口的個數按相同管徑的管道凈長除以單根管材長度計算，尾數不足一個時按一個計算。

⑤管底坡度大于10%時，管長按斜長計算。

⑥管道閉水試驗按實際閉水長度計算，不扣除各種井所占長度。

⑦管道長度按平面圖的井距長度(中—中)，減去井室凈空及其他構筑物所占的長度計算。管道應減井室的長度L規定如下：

當井室為矩形時，L=井室凈距 - 0.1m；

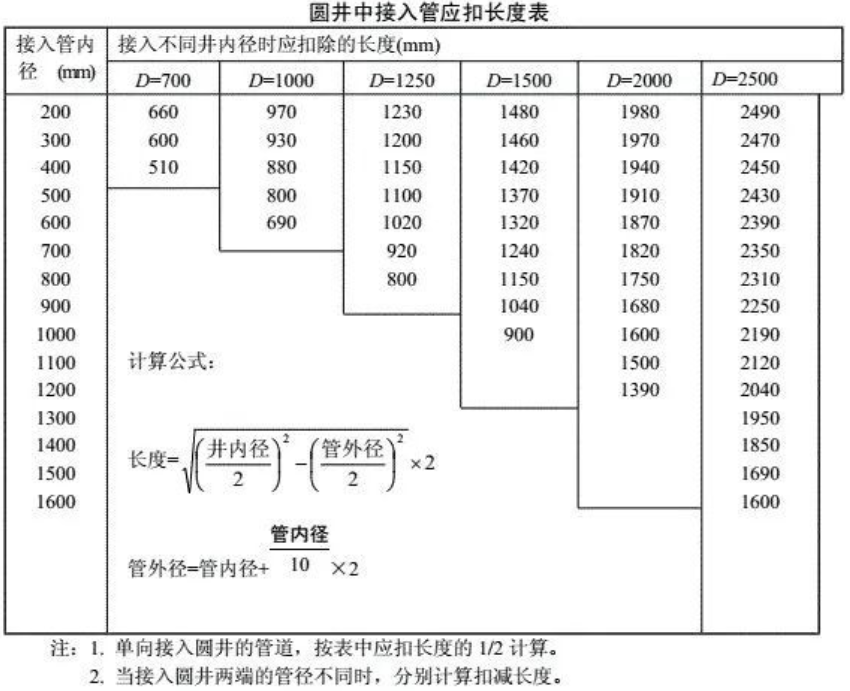

當井室為圓形時，按下表長度扣除：

2、頂管工程

①頂管的長度按頂入土層內的長度計算。

②長距離頂管工作坑的個數，由施工組織設計根據地形、地質、水文等條件決定。

③中繼間的個數按批準的施工組織設計確定的個數計算。

④頂管的接口處理按實抹個數計算。

3、溝渠工程

①預制混凝土構件模板按混凝土接觸面積以"㎡"計算，單孔面積≤0.3㎡的孔洞不予扣除，洞側壁模板亦不增加，單孔面積＞0.3㎡時，應予扣除，洞側壁面積并入模板工程量內計算。

②砌體均按圖示尺寸以“m3”計算，嵌入砌體的鋼筋、鐵件以及單個面積在≤0.3㎡的孔洞均不扣除。

③渠道沉降縫按圖示尺寸以“㎡”計算，嵌縫和止水帶按圖示尺寸以“m”計算。

4、給水、燃氣管道鋪設

①各種管道的安裝工程量均按中心線的延長米計算，不扣除閥門和各種管件所占的長度。

②各種鋼板卷管（包括螺紋鋼管）、DN>500的鑄鐵管等，直管的主材數量應按定額用量扣除管件所占的長度計算。

③管道安裝總工程量≤50m，且管徑≤300mm時，管道及管件安裝人工費和機械費均乘以系數2.0。

④水壓試驗、沖洗消毒工程量按設計中心線的管道長度計算。

⑤強度試驗和氣密性試驗的工程量按設計中心線的長度計算。

5、管道防腐

①管道防腐的長度按管道的設計長度計算。

②管道防腐面積的計算規則如下：

管道外防腐面積=管外徑×3.142×設計長度

管道內防腐面積=管內徑×3.142×設計長度

6、管線穿跨越

①單拱跨管橋制作、安裝、預制組裝，以每10m按4.494個口考慮，如與實際不符時允許調整，定額中的人工、材料、機械按管道安裝的說明處理。

②附件制作，每項單孔跨越只允許套用一次定額。管段組對按設計長度套用定額。

③門型單拱跨管橋頭已綜合考慮了彎頭、加強筋、板制作及地腳螺栓安裝的人工、材料、機械費，使用時不作調整。

④超運距新增加的機械費已綜合在相應項目內，不再另行計算。

二、管件，閥門及附件安裝

1、管件制作安裝

①管件制作以“t”計算。

②管件的單體重量不分鋼管制作或鋼板制作，均按國標S3規定計算，或按設計圖紙規定的圖示尺寸的凈面積乘以厚度再乘以7.85t/m3計算。實際壁厚與S3規定不同時允許換算。

③管件的數量按圖紙計算，但與閘閥連接的管件不得重復計算。

④法蘭焊接安裝均以“副”計，單個法蘭焊接安裝按0.5副計算。

⑤法蘭管件安裝按自帶法蘭的個數，套用法蘭安裝的相應項目，人工、機械費乘以系數1.3。

⑥管件安裝如果兩端接口形式不同時，按其中一端的接口形式套用定額。

⑦水泥壓力管的管線中的轉換件，不分鑄鐵、鋼制按接口形式套用定額。

a.水泥壓力管管件的剛性、柔性承插口，不分鑄鐵或鋼制均按不同接口材料，分別套用鑄鐵管件安裝的相應定額。

b.套管式的轉換管件，套用剛性套管安裝的相應定額。

c.剛性承插三通、四通、彎頭等轉換件，按接口材料的不同，分別套用預應力混凝土管轉換件或鑄鐵管件、鋼制管件的安裝定額，但一個轉換件只能套一種接口材料的管件安裝定額。

2、閥門安裝

①閥門安裝按設計數量以“個”計算。

②閥門單體試壓、解體檢查和研磨，均按實際發生的數量以“個”計算。

③法蘭安裝用的墊片定額是綜合考慮的，如使用其他墊片時均不允許換算。

3、附件安裝

調壓器安裝按設計圖數量以“個”計算。

三、管道附屬構筑物
